El cable rectangular de cobre esmaltado con poliamida-imida, recubierto de poliéster clase 200, es resistente a altas temperaturas y presenta excelentes propiedades eléctricas y mecánicas.
Dimensiones
El rango de dimensiones nominales del conductor contemplado en esta norma es:
Ancho: mín. 2 mm, máx. 16 mm
Espesor: mín. 0,8 mm, máx. 5,6 mm
Resistencia eléctrica
La resistencia eléctrica se determina por las dimensiones específicas, las propiedades del material y la longitud del cable. Para obtener el valor preciso de la resistencia eléctrica, consulte las especificaciones del fabricante.
La resistencia del cable se expresará como la resistencia de CC a 20 °C. El método utilizado deberá tener una precisión del 0,5 %.
El valor máximo de resistencia no debe ser mayor que el valor calculado para la sección transversal mínima tolerada del conductor, resultante de las dimensiones mínimas de espesor y ancho, y la máxima del radio de esquina, y con la resistividad indicada en la tabla.
Elongación
El valor específico de elongación del cable depende de varios factores, como el calibre (espesor), los materiales utilizados y el proceso de fabricación. Es importante tener en cuenta que las propiedades de elongación del cable no suelen ser la principal prioridad ni la especificación de los cables esmaltados, ya que su propósito principal es proporcionar aislamiento eléctrico.
Flexibilidad y Adherencia
Prueba de Bobinado en Mandril

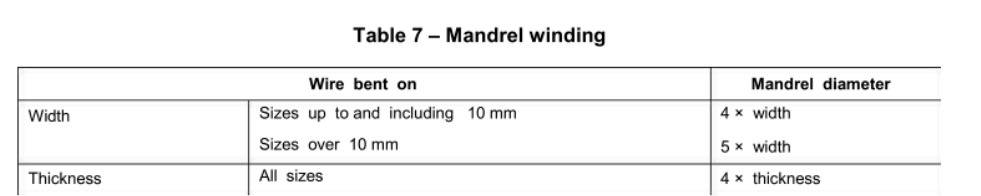

El recubrimiento no debe presentar grietas después de que el cable se haya enrollado de forma plana y de canto en un mandril con el diámetro especificado en la tabla.
Prueba de Adherencia
El cable se estirará un 15 % o hasta el punto de rotura, lo que sea menor. La distancia de pérdida de adherencia debe ser inferior a 1* del ancho.
Tensión de Ruptura
Al probarse a temperatura ambiente, al menos cuatro de las cinco muestras analizadas no deberán romperse a una tensión menor o igual a la indicada en la tabla, y la quinta no deberá romperse a menos del 50 % de los valores especificados.
Cuando el comprador lo requiera, el cable deberá probarse a temperatura elevada.
La temperatura elevada se indica en la hoja de especificaciones correspondiente.
Soldabilidad
El cable rectangular de cobre esmaltado con poliamida-imida, de clase 200, recubierto de poliéster, generalmente se considera soldable. Sin embargo, las condiciones específicas de soldadura, como la temperatura, el tipo de fundente y la aleación, pueden afectar la soldabilidad del cable. Es importante seguir las recomendaciones y directrices del fabricante para soldar este cable y asegurar una correcta formación de la unión.
Continuidad del Aislamiento
La continuidad del aislamiento se refiere a la capacidad del cable para mantener la integridad del aislamiento y evitar fugas o roturas eléctricas en condiciones normales de funcionamiento.
El cable de clase 200 está específicamente clasificado con una temperatura de funcionamiento máxima admisible de 200 °C, lo que indica su capacidad para soportar entornos con temperaturas más altas en comparación con los cables de clase inferior. El recubrimiento de esmalte de poliamida-imida utilizado en su construcción proporciona una excelente estabilidad térmica y propiedades de aislamiento eléctrico.
Para garantizar la continuidad del aislamiento, es importante manipular el cable correctamente, evitando cualquier daño mecánico o exposición a condiciones adversas que puedan comprometer la integridad del aislamiento del esmalte. Seguir las instrucciones del fabricante para la instalación, manipulación y almacenamiento es crucial para mantener la calidad del aislamiento.
Estas características, en conjunto, hacen de este tipo de cable de cobre esmaltado una opción muy duradera, versátil y fiable para aplicaciones industriales que requieren resistencia a altas temperaturas, excelente aislamiento eléctrico y resistencia mecánica.
