Esta parte de la norma IEC 60317 especifica los requisitos generales de los cables redondos de cobre esmaltado para bobinados, con o sin capa de unión, de las clases 105, 120, 130, 155, 180, 200, 220 y 240,con diferentes tipos de recubrimiento de esmalte.
Alcance
El rango de diámetros nominales de los conductores que abarca esta norma es:
Grado 1: de 0,018 mm hasta 2,500 mm (inclusive)
Grado 2: de 0,020 mm hasta 5,000 mm (inclusive)
Grado 3: de 0,040 mm hasta 5,000 mm (inclusive)
Esta norma también establece los requisitos generales para los cables redondos de cobre esmaltado, como las propiedades mecánicas, eléctricas, químicas y térmicas, y los métodos de ensayo que deben utilizarse para la evaluación de la conformidad.
Dimensiones y tolerancias
El diámetro real del conductor desnudo (antes del esmaltado) y el diámetro total del cable esmaltado (después del esmaltado) deberán estar dentro de las tolerancias especificadas.
Tolerancias del diámetro del conductor
La tolerancia del diámetro nominal del conductor de cobre desnudo será la siguiente:
| Diámetro nominal (mm) | Tolerancia (± mm) |
| Hasta 0,050 | 0.002 |
| >0,050 a 0,100 | 0.003 |
| >0,100 a 0,200 | 0.004 |
| >0,200 a 0,315 | 0.005 |
| >0,315 a 0,500 | 0.006 |
| >0,500 a 0,800 | 0.008 |
| >0,800 a 1,250 | 0.010 |
| >1.250 a 2.000 | 0.013 |
| >2.000 a 3.150 | 0.016 |
| >3.150 a 5.000 | 0.020 |
Tolerancias del diámetro total (alambre esmaltado)
El diámetro total del alambre esmaltado depende del grado de recubrimiento de esmalte:
Grado 1: Aislamiento más fino
Grado 2: Aislamiento medio
Grado 3: Aislamiento más grueso
Los diámetros totales mínimo y máximo se especifican en la norma para cada diámetro nominal y grado de conductor.
Apariencia
La superficie debe ser lisa y uniforme.
No se permiten burbujas, grietas, desprendimientos ni daños mecánicos.
No se permite cobre desnudo expuesto.

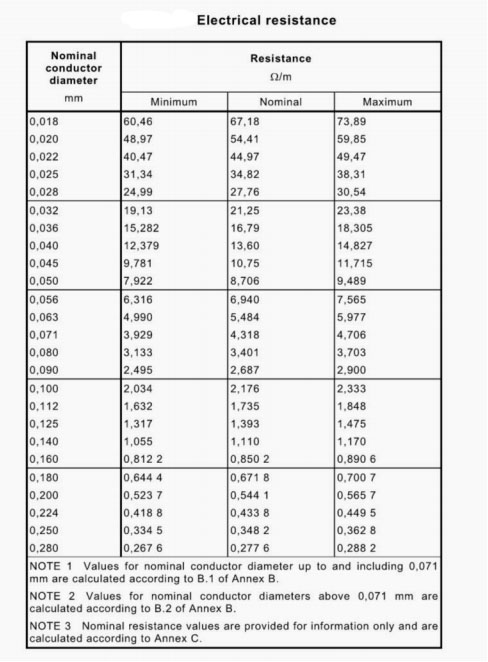

Propiedades eléctricas
Tensión de ruptura: La capa de aislamiento debe ser capaz de soportar una cierta tensión sin romperse.
Rigidez dieléctrica: La tensión de ruptura mínima se especifica según los diferentes tamaños de cable y niveles de aislamiento.
