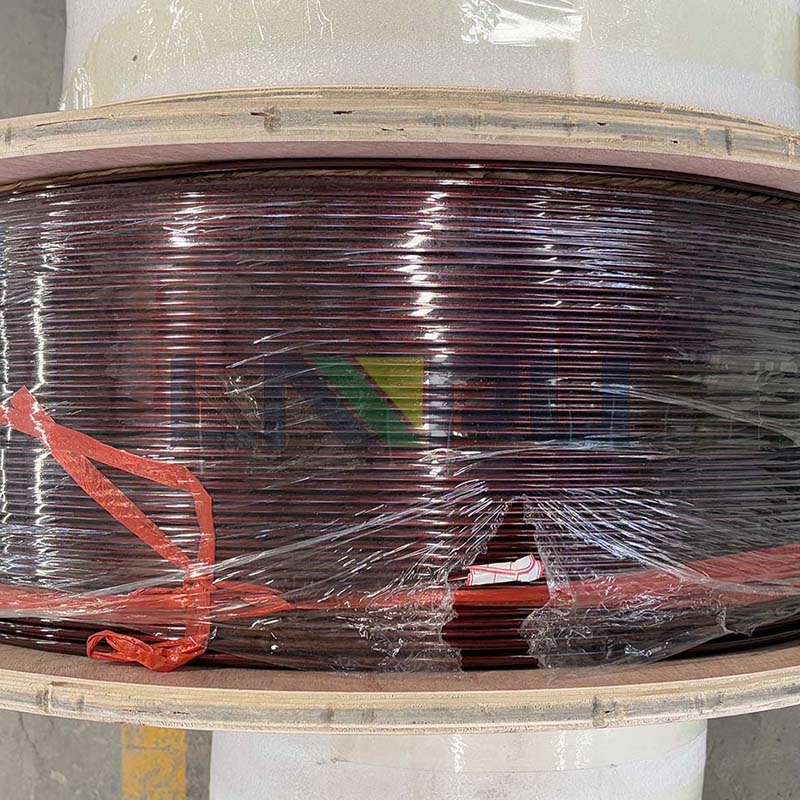

La norma IEC 60317 es una especificación técnica para alambre redondo de aluminio esmaltado, publicada por la Comisión Electrotécnica Internacional (IEC). Forma parte de la serie de normas IEC 60317 (normas para alambres de bobinado). Esta norma especifica los requisitos generales para el alambre de aluminio esmaltado y es aplicable al alambre de bobinado utilizado en equipos eléctricos, como motores, transformadores e inductores.
1. Conductor (Conductor de aluminio)
1.1 Materiales y procesamiento
Material: Alambre redondo de aluminio recocido, conforme a la norma IEC 60104 o equivalente, con una pureza ≥ 99,7 % (aluminio de grado CE).
Procesamiento:
Se requiere un recocido después del trefilado para aliviar la tensión y mejorar la ductilidad.
La superficie debe estar limpia y libre de óxido (utilice gas inerte si es necesario).
1.2 Dimensiones y tolerancias
| Diámetro nominal (mm) | Desviación admisible (± mm) | Tolerancia de redondez (desviación máxima) |
| 0.050 – 0.100 | 0.005 | ≤1%Diámetro nominal |
| 0.100 – 0.500 | 0.010 | ≤1%Diámetro nominal |
| 0.500 – 5.000 | 0.020 | ≤1.5%Diámetro nominal |
2. Aislamiento
2.1 Tipo de película de pintura y clasificación de resistencia a la temperatura
| Tipo de Película de Pintura | Resistencia a la Temperatura | Norma de Referencia | Características |
| Poliéster (PE) | Clase B（130℃） | IEC 60317-20 | Bajo costo, propósito general |
| Poliésterimida (PEI) | Clase F（155℃） | IEC 60317-24 | Resistencia térmica mejorada, apto para aplicaciones de nuevas energías |
| Poliamidaimida (AI) | Clase H（180℃） | IEC 60317-26 | Apto para entornos de alta temperatura y alta frecuencia |
2.2 Requisitos de espesor de la película de pintura
| Grado de Voltaje | Espesor mínimo de película de grado (mm) | Voltaje de aplicación típico |
| Grado 1 | 0.015 | ≤ 300V |
| Grado 2 | 0.030 | 300V-1kV |
| Grado 3 | 0.050 | ≥ 1kV |
Dimensión
- Rango de diámetro del conductor
| Diámetro Nominal (mm) | Tolerancia (±mm) | Aplicaciones Típicas |
| 0.050 – 0.100 | 0.005 | Micromotores, sensores |
| 0.100 – 0.500 | 0.005 – 0.010 | Pequeños transformadores, electrodomésticos |
| 0.500 – 1.000 | 0.010 | Motores industriales |
| 1.000 – 5.000 | 0.020 | Transformadores de potencia |
Notas:
Diámetro mínimo: 0,05 mm (los tamaños menores son poco comunes debido a la fragilidad del aluminio).
Diámetro máximo: 5,0 mm (limitado por la resistencia mecánica).
- Espesor del aislamiento del esmalte
| Grado de Voltaje | Espesor Mín. (mm) | Espesor Máx. (mm) |
| Grado 1 (Bajo Voltaje) | 0.015 | 0.030 |
| Grado 2 (Voltaje Medio) | 0.030 | 0.050 |
| Grado 3 (Alto Voltaje) | 0.050 | Personalizado |
Ejemplo:
Para un conductor de 0,5 mm con aislamiento de clase F (155 °C):
Espesor típico del esmalte: 0,035 ± 0,005 mm.
3. Requisitos de las pruebas de rendimiento
3.1 Rendimiento eléctrico
Tensión de ruptura (IEC 60851-2):
Conductor de 0,1 mm de diámetro: ≥300 V (Grado 2).
Pérdida dieléctrica (tanδ): ≤0,05 (a 1 MHz) para aplicaciones de alta frecuencia.
3.2 Rendimiento mecánico
Prueba de resistencia al rayado (IEC 60851-3):
La película de PE debe resistir ≥20 rayaduras tras ser raspada con una aguja de acero hasta que el conductor quede expuesto.
Flexibilidad (IEC 60851-5):
La película no debe presentar grietas tras doblarse alrededor de un eje (diámetro del eje = 2 × diámetro del cable).
3.3 Rendimiento térmico
Choque térmico (IEC 60851-6):
La película no debe presentar grietas tras ser enrollada 10 veces a 150 °C (Grado F). Descomposición por ablandamiento: La película debe mantener la integridad del aislamiento a altas temperaturas.
