El alambre esmaltado, también conocido como alambre magneto o alambre de bobinado, es el elemento vital que alimenta todos los motores eléctricos, transformadores e inductores. Equilibra a la perfección la doble función de la conductividad y el aislamiento.
La historia de sus materiales aislantes es una breve pero convincente historia de cómo los equipos eléctricos pasaron de ser voluminosos e ineficientes a ser ligeros y de alto rendimiento. Comprender el desarrollo histórico del alambre esmaltado es clave para comprender la tecnología eléctrica moderna.
El Amanecer de la Electricidad: La Era de la Fibra, un Material Voluminoso
Antes de la aparición de los barnices aislantes químicos modernos, el aislamiento de los bobinados se basaba principalmente en fibras naturales.
En este período, los bobinados debían ser masivos para lograr una resistencia aislante suficiente. Esto resultó en motores y transformadores generalmente sobredimensionados y de baja eficiencia, lo que restringió gravemente las aplicaciones prácticas de la tecnología eléctrica.
El salto químico: El nacimiento del alambre esmaltado moderno
Con la expansión de la industria química, los ingenieros dieron el paso decisivo de recubrir conductores con resinas sintéticas, lo que marcó el verdadero nacimiento del alambre esmaltado.
Primeros intentos: Resinas de aceite y alquídicas
A principios del siglo XX, los primeros barnices aislantes utilizados se basaban en capas transparentes a base de aceite o resinas alquídicas. Fueron revolucionarios porque lograron por primera vez una capa aislante de “película fina”. Esto mejoró drásticamente el factor de relleno de la bobina (la proporción de conductor de cobre en el devanado), lo que permitió fabricar motores significativamente más pequeños. Sin embargo, estos primeros alambres esmaltados aún presentaban una resistencia mecánica y una resistencia térmica insuficientes, y a menudo sufrían daños durante el proceso de bobinado.
Alambre esmaltado con acetal (Formal/Formvar)
La introducción del alambre esmaltado con resina de acetal a mediados del siglo XX marcó un hito importante. El alambre de acetal ofrecía numerosas características superiores:
Mayor resistencia mecánica: Mayor resiliencia frente a la fricción y el estiramiento que se producen durante el bobinado.
Excelente resistencia a los disolventes: Mayor fiabilidad del posterior proceso de impregnación con barniz.
Gracias a su rendimiento robusto y equilibrado, el alambre esmaltado con acetal desbancó rápidamente a los productos anteriores, convirtiéndose en la opción preferida para motores y transformadores de uso general. Este cambio impulsó el auge de los electrodomésticos y los motores industriales.
La era del alto rendimiento: Liderando condiciones extremas
Con la aceleración de la industrialización, las temperaturas de operación de los equipos aumentaron drásticamente, dejando obsoletos los barnices aislantes de una sola propiedad. El desarrollo de alambres esmaltados se inclinó decisivamente hacia los materiales compuestos de polímeros.
Poliéster (PE)
El barniz de poliéster ofreció un excelente equilibrio entre rentabilidad y rendimiento eléctrico, convirtiéndolo en el material más adoptado para equipos de media y baja tensión que requerían una resistencia térmica de nivel medio.
La revolución térmica: Poliimida y materiales compuestos
Para satisfacer las demandas de mayor resistencia térmica (clase H, 180 °C y superior), los ingenieros desarrollaron resinas de alto rendimiento:
Poliimida (PI): Ofrece una estabilidad térmica excepcionalmente alta y propiedades eléctricas superiores, cruciales para la industria aeroespacial y los motores de alto rendimiento.
Poliamida-imida (PAI): Se aplica a menudo como capa superior sobre una imprimación de poliéster (formando poliesterimida). Esta estructura compuesta aumenta drásticamente la resistencia química y al choque térmico del alambre.
Este período de innovación material fue fundamental para lograr la alta densidad de potencia y la ultraminiaturización que se observa en la maquinaria eléctrica moderna.
Innovaciones Contemporáneas: Nuevas Energías y Desafíos Digitales
En el siglo XXI, la evolución del alambre esmaltado está estrechamente ligada a los vehículos de nueva energía (NEV), los variadores de frecuencia industriales y las fuentes de alimentación de alta frecuencia.
Combatiendo la tensión eléctrica: Alambre Resistente a la Corona
Los vehículos eléctricos y la automatización industrial moderna dependen de inversores (variadores de frecuencia) para controlar los motores. La tensión de pulso de alta frecuencia generada por estos inversores somete al alambre esmaltado tradicional a corrosión por descarga parcial (o corona), lo que provoca un fallo prematuro del aislamiento. El nuevo alambre esmaltado resistente a la corona está diseñado con un aislamiento más grueso o capas compuestas especializadas para resistir estas dañinas sobretensiones de alta frecuencia, lo que lo convierte en una tecnología crucial para los bobinados de motores de NEV.

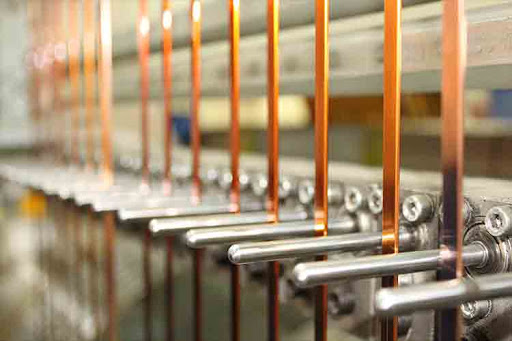

Maximización de la Eficiencia: Tecnología de Alambre Plano
Para maximizar aún más el factor de llenado y la disipación de calor del bobinado del motor, esenciales para aumentar la eficiencia y la potencia de los motores de los vehículos eléctricos, la tecnología de alambre plano (alambre esmaltado con sección transversal rectangular) ha cobrado gran popularidad. Los bobinados de alambre plano son ahora un componente indispensable en el diseño de motores de alto rendimiento para vehículos eléctricos.
Desde sus humildes inicios como hilo de algodón hasta la actual película compuesta de poliimida de alta tecnología, cada avance en el alambre esmaltado ha abordado directamente las necesidades de la industria eléctrica. Es más que un simple conductor; es la piedra angular que garantiza el funcionamiento estable y eficiente de los sistemas eléctricos modernos. A medida que continuamos explorando aplicaciones como la superconductividad, la alta frecuencia y los entornos extremos, la innovación en materiales y procesos para el alambre esmaltado se mantendrá, sin duda, a la vanguardia.
